Es poden detectar els trons amb una estació sísmica citizen?
En aquest article us explicarem si és possible detectar els trons amb una estació sísmica citizen i veurem les diferències de les ones captades entre un geòfon calibrat a 4.5Hz, un acceleròmetre MEMS ADXL355 de gamma mitjana i un acceleròmetre giroscopi MEMS GY-521/MPU-6050

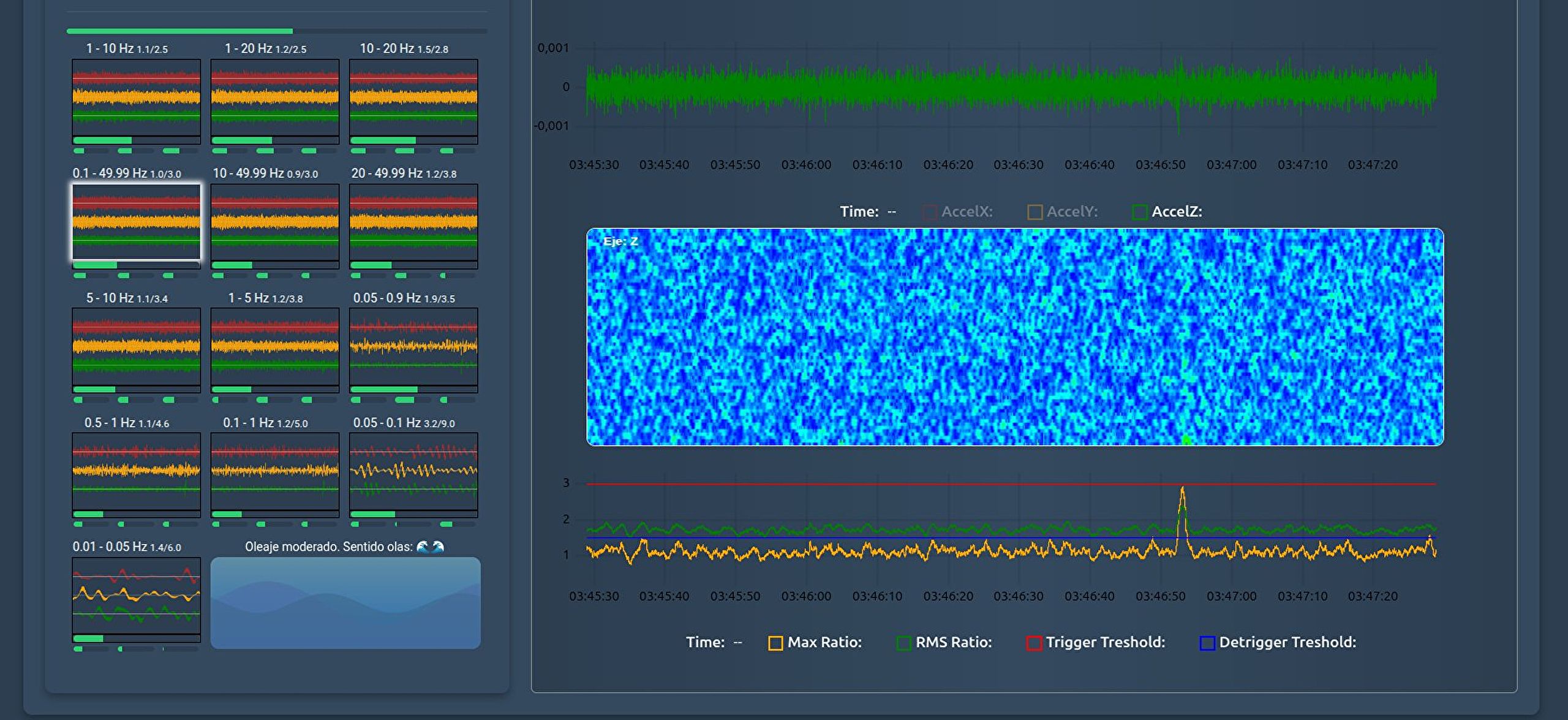

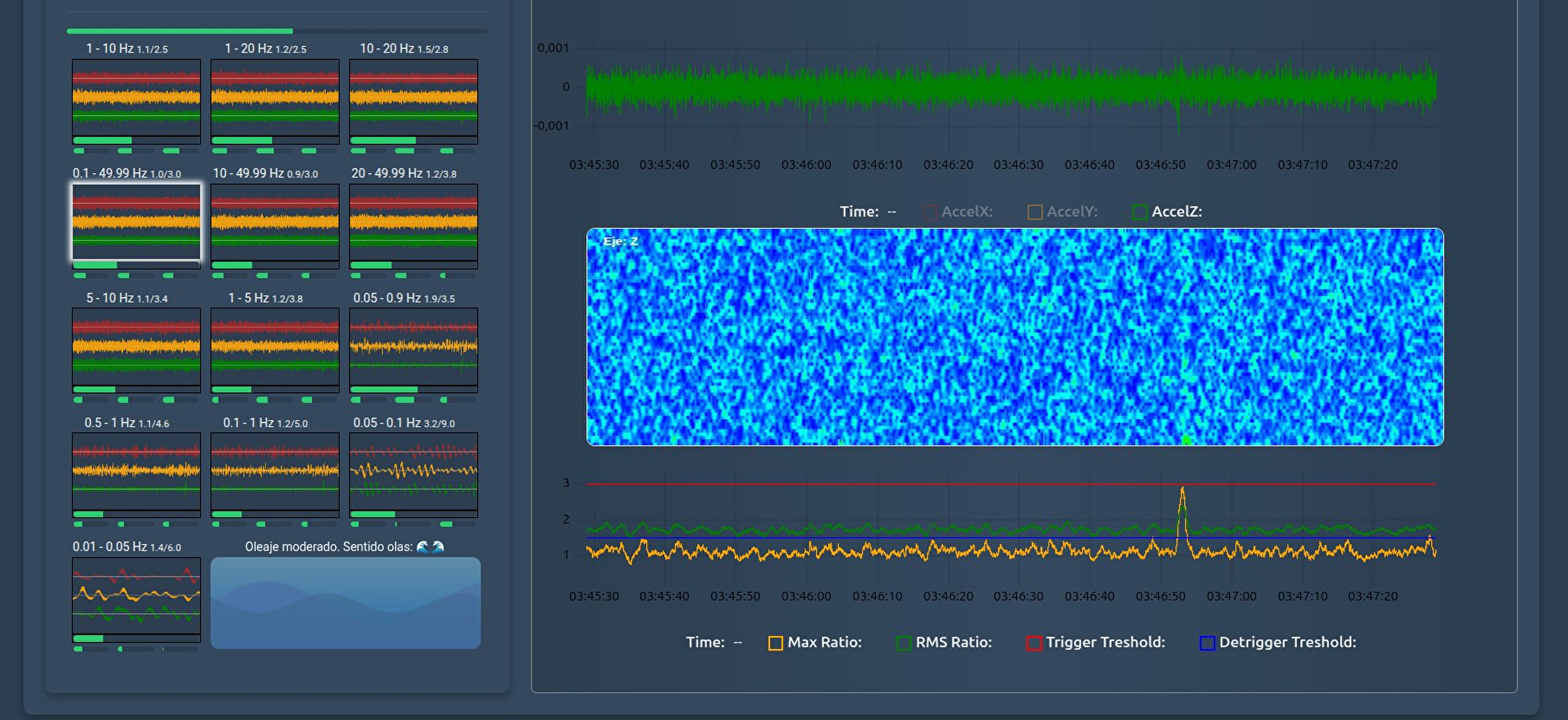

La imatge que acompanya aquest article pertany a una captura d'una de les nostres estacions sísmiques. Concretament és la 001, que té com a sensor un acceleròmetre MEMS ADXL355 de gamma mitjana.
A la gràfica verda del mig de la pantalla es pot apreciar un bec. Correspon a un tro. En aquest cas es pot apreciar també la marca a baixos Hz que va deixar a l'espectograma. La línia groga que hi ha just a sota mostra el nivell d'alarma davant d'un esdeveniment ràpid, com en aquest cas, que va produir que saltessin les alarmes immediatament.
A les gràfiques de l'esquerra, es pot apreciar també a les línies verdes i baixos Hz, la marca que va deixar aquest tro.
Aleshores responem, sí, és possible detectar trons amb una estació sísmica citizen, però.... si ho ha pogut captar un ADXL355, què captaria un geòfon? i un acceleròmetre de baixa gamma, també ho podria detectar?
Per veure fins a quin punt és possible, escollirem un altre dia, un episodi on es va produir un episodi amb gran càrrega elèctrica, provocant multitud de trons i que ens servirà per comparar els 3 sensors.
A continuació veurem els helicorders comparatius de 3 estacions, amb 3 tipus de sensors diferents.
| Geòfon 4.5Hz - 200 V/m/s | Acceleròmetre MEMS ADXL355 de gamma mitjana | Acceleròmetre MEMS GY-521/MPU-6050 de gamma baixa |
Aquestes gràfiques ens mostren que durant les 8:00 hi les 9:30 UTC va ocórrer l'episodi, on el geòfon va capturar clarament, a més dels trons, la pluja torrencial. L'acceleròmetre ADXL355 va arribar a captar alguns trons, però lluny de la sensibilitat del geòfon. L'acceleròmetre GY-521/MPU6050 va tenir sort d'arribar a detectar-ne un. Els altres, per molt forts que van ser, no va arribar a captar-ne cap.
Conclusió
Un geòfon i un acceleròmetre de gamma mitjana poden captar els trons, amb més probabilitat el geòfon que l'acceleròmetre. Un acceleròmetre de baix cost, difícilment en podrà arribar a detectar un. Això és degut al gran soroll de fons que incorpora de fàbrica, i aquesta és la diferència entre un de baix cost i un de gamma mitjana, que tot i així, també té dificultats per capturar aquests moviments.
